無錫沃思智能科技有限公司集中空調節能云控管理系統的故障診斷與報警功能，是保障集中空調系統穩定運行、提高能源利用效率以及降低運維成本的關鍵環節。以下從故障診斷的原理、方法，以及報警功能的實現方式、響應機制等方面進行詳細介紹：
故障診斷原理與方法
1. 基于運行參數的閾值判斷：集中空調系統中的各類設備，如制冷機組、水泵、冷卻塔等，在正常運行時其關鍵運行參數會保持在一定的合理范圍內。系統通過實時監測這些設備的運行參數，并將其與預先設定的閾值進行比較，從而判斷設備是否存在故障。例如，對于制冷機組的壓縮機，其正常運行時的吸氣壓力應維持在某個特定的壓力區間內。若系統監測到壓縮機的吸氣壓力持續低于該區間的下限值，這就表明壓縮機的吸氣過程可能出現了異常，如制冷劑泄漏、蒸發器堵塞等，進而判斷制冷機組可能存在故障。同樣，對于水泵的電機電流，也設定了相應的正常運行電流范圍。當監測到電機電流超出該范圍，且持續時間超過一定的閾值時，就可能意味著水泵出現了過載、堵轉或電機故障等問題，系統據此判斷水泵存在故障隱患。通過對大量設備運行參數的閾值判斷，系統能夠快速、準確地識別出設備在運行過程中出現的異常情況，為進一步的故障診斷和處理提供重要依據。這種基于運行參數的閾值判斷方法，具有簡單直接、易于實現的優點，能夠在設備故障發生的初期及時發現問題，避免故障的進一步擴大和惡化，從而保障集中空調系統的穩定運行。
2. 運行參數的趨勢分析：除了基于運行參數的閾值判斷，系統還采用運行參數的趨勢分析方法來進行故障診斷。設備在運行過程中，其關鍵運行參數會隨著時間的推移以及設備運行狀態的變化而呈現出一定的趨勢。通過對這些運行參數的長期監測和數據分析，系統能夠建立起設備運行參數的正常趨勢模型。當系統實時監測到的設備運行參數趨勢與正常趨勢模型出現明顯偏離時，就表明設備可能存在潛在的故障隱患。例如，對于制冷機組的壓縮機，在正常運行情況下，隨著室內外環境溫度的變化以及制冷負荷的調整，壓縮機的運行頻率會在一定范圍內相應地波動，但這種波動會呈現出一種相對穩定且符合一定規律的趨勢。系統通過對壓縮機運行頻率的長期監測數據進行分析，能夠建立起該壓縮機在不同工況下運行頻率的正常趨勢模型。當系統實時監測到壓縮機的運行頻率趨勢與正常趨勢模型出現明顯偏離時，比如運行頻率持續上升且超出了正常波動范圍，或者運行頻率出現異常的快速下降等情況，就表明壓縮機的運行狀態可能出現了異常，如制冷系統存在堵塞、制冷劑泄漏、壓縮機內部部件磨損等問題，進而判斷制冷機組可能存在潛在的故障隱患。同樣，對于水泵的進出口水壓、冷卻塔的進出水溫度等運行參數，系統也可以通過建立正常趨勢模型，并實時監測運行參數的趨勢變化，來及時發現設備可能存在的潛在故障隱患。運行參數的趨勢分析方法，能夠在設備運行參數尚未超出正常閾值范圍，但已經出現異常趨勢變化時，提前發現設備可能存在的潛在故障隱患。這種方法具有前瞻性和預防性的優點，能夠幫助運維人員在設備故障發生之前及時采取相應的維護措施，避免設備故障的發生，從而保障集中空調系統的穩定運行，延長設備的使用壽命，降低運維成本。
3. 基于設備模型的故障診斷：集中空調節能云控管理系統還運用基于設備模型的故障診斷方法，對集中空調系統中的設備進行全面、深入的故障診斷。這種方法通過建立設備的數學模型或物理模型，來模擬設備在正常運行狀態下的各種行為和特性，包括設備的輸入輸出關系、能量轉換過程、運行參數之間的內在聯系等。然后，將實時監測到的設備運行數據輸入到建立的設備模型中，通過與模型預測的正常運行數據進行對比分析，來判斷設備是否存在故障以及故障的類型和可能的原因。例如，對于制冷機組，可以建立基于熱力學原理和制冷循環過程的數學模型。該模型能夠描述制冷機組在不同工況下，制冷劑在壓縮機、冷凝器、膨脹閥和蒸發器等部件中的壓力、溫度、流量等參數的變化關系，以及制冷機組的制冷量、能耗等性能指標與這些運行參數之間的內在聯系。在實際運行過程中，系統實時監測制冷機組的各個關鍵運行參數，如壓縮機的吸氣壓力、排氣壓力、運行頻率，冷凝器和蒸發器的進出水溫度、壓力，制冷劑的流量等，并將這些實時監測數據輸入到建立的制冷機組數學模型中。模型根據輸入的運行參數，按照預先設定的數學關系和算法，計算出在當前運行工況下，制冷機組各個運行參數和性能指標的理論預測值。然后，將模型計算出的理論預測值與實時監測到的實際運行數據進行對比分析。如果發現某個或某些運行參數的實際監測值與模型預測的理論值之間存在明顯的偏差，且這種偏差超出了正常的允許誤差范圍，就表明制冷機組在運行過程中可能出現了故障。通過進一步分析模型中各個參數之間的關系以及故障模式下參數的變化規律，可以推斷出故障的類型和可能的原因。例如，如果模型預測的壓縮機排氣壓力理論值正常，但實際監測到的排氣壓力明顯高于理論值，同時壓縮機的運行電流也增大，而蒸發器的進出水溫度和制冷劑流量等參數基本正常，根據制冷機組的工作原理和數學模型分析，可能的故障原因是冷凝器散熱不良，如冷凝器表面結垢、冷卻塔風機故障導致冷卻風量不足等，從而使得制冷劑在冷凝器中無法充分散熱，導致排氣壓力升高?；谠O備模型的故障診斷方法，充分利用了設備的物理原理和運行特性，通過建立精確的數學模型或物理模型，對設備的運行狀態進行全面、深入的分析和模擬。這種方法不僅能夠準確地判斷設備是否存在故障，還能夠深入分析故障的類型和可能的原因，為故障的快速修復和設備的維護管理提供了有力的技術支持。與基于運行參數的閾值判斷和趨勢分析方法相比，基于設備模型的故障診斷方法具有更高的準確性、可靠性和全面性，能夠在更復雜的設備運行工況下，及時、準確地發現設備存在的故障隱患，并為故障的診斷和處理提供詳細、深入的技術指導。因此，基于設備模型的故障診斷方法在集中空調節能云控管理系統中得到了廣泛的應用，成為保障集中空調系統穩定運行、提高設備維護管理水平的重要技術手段。
報警功能實現方式與響應機制
1. 多種報警方式：當集中空調節能云控管理系統檢測到設備故障或異常運行狀態時，會通過多種方式及時向相關人員發出報警信息，確保故障能夠得到及時處理，避免對集中空調系統的運行造成更大的影響。

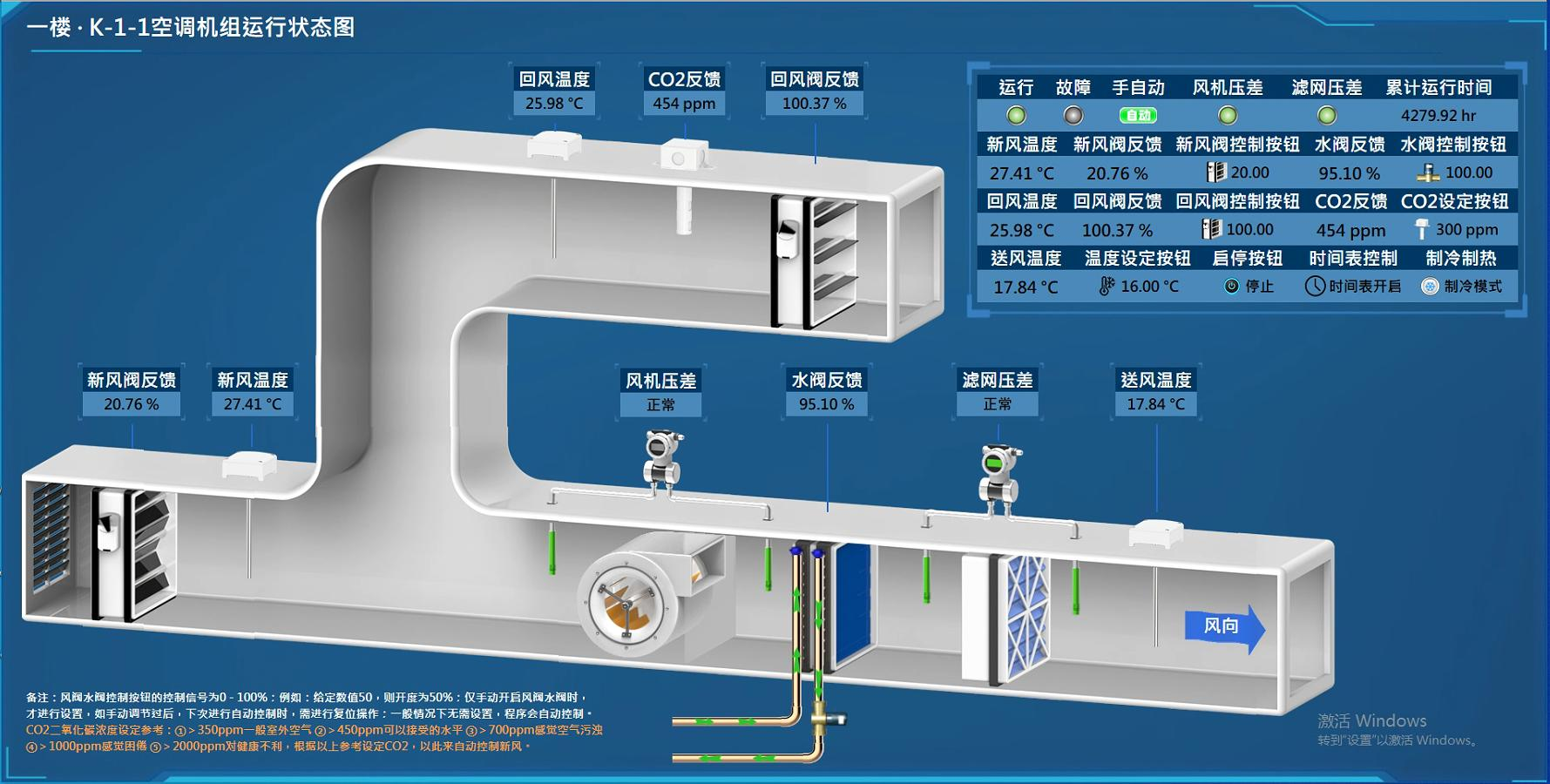

平臺界面報警：云控管理系統的監控平臺界面會以醒目的方式顯示報警信息。當設備出現故障時，監控界面上對應的設備圖標會發生明顯變化，如顏色閃爍、圖標變形等，以直觀地提示管理人員該設備存在異常情況。同時，在監控界面的報警信息欄中，會詳細顯示報警設備的名稱、位置、故障類型、報警時間等具體信息，方便管理人員快速了解故障情況，并及時采取相應的處理措施。此外，管理人員還可以通過在監控界面上對報警信息進行點擊操作，進一步查看關于該故障的詳細診斷報告，包括故障發生的可能原因、對設備和系統運行的影響程度、建議采取的處理措施等內容，為管理人員進行故障處理提供全面、詳細的技術支持。
短信報警：系統會自動將報警信息以短信的形式發送到預先設定的相關人員的手機上。在短信內容中，會簡要說明報警設備的名稱、故障類型以及報警時間等關鍵信息，確保相關人員能夠在第一時間獲取到設備故障的重要信息。同時，短信中還可能包含一個鏈接，相關人員點擊該鏈接后，可以直接跳轉到云控管理系統的監控平臺界面，查看關于該故障的詳細信息和診斷報告，以便及時了解故障情況并采取相應的處理措施。短信報警方式具有及時性和便捷性的優點，能夠確保相關人員在任何時間、任何地點都能夠及時獲取到設備故障的報警信息，為故障的及時處理提供了有力保障。
郵件報警：對于一些較為重要或復雜的設備故障報警信息，系統還會以郵件的形式發送到相關人員的電子郵箱中。在郵件內容中，會詳細闡述報警設備的名稱、位置、故障類型、報警時間等具體信息，同時還會附上關于該故障的詳細診斷報告，包括故障發生的可能原因、對設備和系統運行的影響程度、建議采取的處理措施等內容。郵件報警方式具有信息詳細、全面的優點，能夠為相關人員提供關于設備故障的詳細信息和技術支持，方便他們對故障進行深入分析和處理。同時，郵件報警方式還具有可追溯性的特點，相關人員可以在后續的工作中隨時查閱郵件內容，了解故障發生的情況和處理過程，為設備的維護管理和故障預防提供參考依據。
2. 報警級別設定與響應機制：為了確保在設備出現故障或異常運行狀態時，能夠根據故障的嚴重程度和緊急性，合理安排資源并及時采取相應的處理措施，集中空調節能云控管理系統對報警信息設置了不同的級別，并針對每個級別制定了相應的響應機制。
報警級別設定：系統通常將報警級別劃分為三級，分別為一級報警（嚴重報警）、二級報警（重要報警）和三級報警（一般報警）。不同級別的報警對應著不同程度的設備故障或異常運行狀態，以及對集中空調系統運行可能造成的不同影響程度。
一級報警（嚴重報警）：當設備出現可能導致系統停機、嚴重影響設備性能或危及人員安全的故障時，系統會觸發一級報警。例如，制冷機組的壓縮機出現嚴重的機械故障，如壓縮機抱死、內部部件嚴重損壞等，導致制冷機組無法正常運行；或者水泵出現電機燒毀、泵體破裂等嚴重故障，導致水系統無法正常循環，影響集中空調系統的制冷或制熱效果。這些故障情況都屬于一級報警范疇，需要立即采取措施進行處理，以避免對設備和系統造成更嚴重的損壞，以及可能危及人員安全的情況發生。
二級報警（重要報警）：當設備出現的故障雖然不會立即導致系統停機，但會對設備的性能產生較大影響，或者可能在短期內發展為嚴重故障，從而影響集中空調系統的正常運行時，系統會觸發二級報警。例如，制冷機組的冷凝器出現散熱不良的情況，如冷凝器表面結垢嚴重、冷卻塔風機故障導致冷卻風量不足等，使得制冷機組的冷凝壓力升高，制冷效率降低，但制冷機組仍能維持運行。又如，水泵的進出口閥門出現開度異常的情況，導致水泵的流量和揚程發生變化，影響水系統的正常運行，但尚未對設備造成嚴重損壞。這些故障情況都屬于二級報警范疇，需要及時安排專業人員對設備進行檢查和維修，以防止故障進一步惡化，確保集中空調系統能夠穩定、高效地運行。
三級報警（一般報警）：當設備出現一些輕微的故障或異常運行狀態，這些情況暫時不會對設備的性能和集中空調系統的正常運行產生明顯影響，但需要引起關注并及時進行處理，以防止故障進一步發展時，系統會觸發三級報警。例如，制冷機組的某個傳感器出現信號偏差的情況，但該偏差尚未超出允許的誤差范圍，且不會對制冷機組的控制和運行產生明顯影響；或者水泵在運行過程中出現輕微的振動或噪聲異常，但尚未對水泵的性能和運行穩定性造成明顯影響。這些故障情況都屬于三級報警范疇，相關人員可以根據實際情況，在適當?shù)臅r間安排對設備進行檢查和維護，以確保設備能夠始終保持在良好的運行狀態，避免輕微故障發展成為嚴重故障，影響集中空調系統的正常運行。
響應機制：針對不同級別的報警，系統制定了相應的響應機制，以確保能夠根據故障的嚴重程度和緊急性，合理安排資源并及時采取相應的處理措施。
一級報警響應機制：當系統觸發一級報警時，意味著設備出現了嚴重故障，可能導致系統停機、嚴重影響設備性能或危及人員安全。此時，系統會立即啟動一系列緊急響應措施，以確保能夠在最短的時間內對故障進行處理，避免對設備和系統造成更嚴重的損壞，以及可能危及人員安全的情況發生。
多重報警通知：系統會通過多種報警方式，如平臺界面報警、短信報警、郵件報警等，同時向預先設定的所有相關人員發送一級報警信息。在報警信息中，會詳細說明報警設備的名稱、位置、故障類型、報警時間等具體信息，同時強調故障的嚴重性和緊急性，要求相關人員立即采取行動。
自動觸發應急預案：系統會自動觸發針對該設備或系統的應急預案。應急預案是預先制定好的一套詳細的應對措施和操作流程，旨在指導相關人員在設備出現嚴重故障時，能夠迅速、有序地采取行動，以最大限度地減少故障對設備和系統造成的損壞，以及可能對人員安全和生產運營帶來的影響。應急預案通常包括設備緊急停機操作流程、故障排查和診斷方法、臨時應急措施、維修人員和物資調配安排、與其他相關部門或單位的溝通協調機制等內容。在自動觸發應急預案后，系統會通過平臺界面報警、短信報警等方式，向相關人員發送應急預案啟動通知，并提供應急預案的詳細內容和操作指南，要求相關人員按照應急預案的規定迅速開展應急處理工作。
優先調配資源：在一級報警響應過程中，系統會優先調配所有可用的資源，以支持故障處理工作的順利進行。這包括人力資源和物資資源兩個方面。在人力資源方面，系統會立即通知所有預先設定的相關維修人員、技術專家和管理人員，要求他們迅速趕赴故障現場，參與故障處理工作。同時，系統會根據故障的類型和復雜程度，合理安排維修人員和技術專家的分工，確保能夠充分發揮每個人的專業技能和經驗，高效地開展故障排查、診斷和修復工作。在物資資源方面，系統會自動查詢并調配所有與故障設備相關的備品備件、維修工具和測試儀器等物資資源，確保這些物資能夠及時送達故障現場，滿足維修人員在故障處理過程中的實際需求。同時，系統會對物資資源的調配和使用情況進行實時跟蹤和記錄，以便及時了解物資資源的消耗情況，為后續的物資采購和儲備工作提供參考依據。
實時監控與反饋：在一級報警響應過程中，系統會對故障處理工作的進展情況進行實時監控，并及時向相關人員反饋監控信息。這包括通過安裝在設備現場的各類傳感器、監測設備和視頻監控系統等，實時采集設備的運行參數、故障狀態信息和維修人員的操作情況等數據，并將這些數據通過物聯網通信網絡實時傳輸?shù)皆瓶毓芾硐到y(tǒng)的監控平臺上。在監控平臺上，相關人員可以通過直觀的圖形界面和數據報表，實時查看設備的運行狀態、故障處理工作的進展情況以及各項資源的調配和使用情況等信息。同時，系統會根據實時采集到的數據和預設的報警規則，對故障處理過程中出現的任何異常情況進行實時監測和報警。例如，如果在故障處理過程中，發現設備的某個運行參數超出了正常范圍，或者維修人員的操作不符合應急預案的規定，系統會立即通過平臺界面報警、短信報警等方式，向相關人員發送異常情況報警信息，并提供詳細的異常情況描述和處理建議，要求相關人員及時采取措施進行處理，以確保故障處理工作能夠順利進行，避免出現新的故障或安全事故。此外，系統還會對故障處理工作的整個過程進行詳細的記錄和存檔，包括設備的運行參數、故障狀態信息、維修人員的操作記錄、各項資源的調配和使用情況以及與故障處理相關的所有通信記錄和文件等。這些記錄和存檔信息不僅可以為后續的設備維護管理、故障分析和預防以及應急預案的修訂和完善等工作提供重要的參考依據，還可以在需要時作為證據，用于證明在設備出現故障時，相關人員已經按照規定的程序和要求，及時、有效地采取了相應的處理措施。
二級報警響應機制：當系統觸發二級報警時，表明設備出現的故障雖然不會立即導致系統停機，但會對設備的性能產生較大影響，或者可能在短期內發展為嚴重故障，從而影響集中空調系統的正常運行。此時，系統會啟動相應的二級報警響應機制，以確保能夠及時安排專業人員對設備進行檢查和維修，防止故障進一步惡化，確保集中空調系統能夠穩定、高效地運行。
報警通知與人員安排：系統會通過平臺界面報警、短信報警、郵件報警等方式，向預先設定的相關維修人員、技術專家和管理人員發送二級報警信息。在報警信息中，會詳細說明報警設備的名稱、位置、故障類型、報警時間等具體信息，同時提醒相關人員故障的重要性和緊迫性，要求他們盡快安排時間趕赴故障現場，對設備進行檢查和維修。接到報警通知后，相關維修人員和技術專家會根據自己的工作安排和實際情況，盡快協調時間趕赴故障現場。同時，他們會在出發前對報警信息進行詳細分析，了解設備故障的基本情況和可能原因，準備好相應的維修工具、測試儀器和備品備件等物資資源，以便能夠在到達故障現場后迅速開展故障排查、診斷和修復工作。
故障排查與診斷：到達故障現場后，維修人員和技術專家會首先對設備的運行狀態進行詳細檢查，包括觀察設備的外觀是否有損壞、變形或異常磨損等情況，檢查設備的連接部位是否松動、密封是否良好，傾聽設備在運行過程中是否有異常的聲音、振動等情況。同時，他們會使用專業的測試儀器和工具，對設備的關鍵運行參數進行測量和采集，如制冷機組的壓縮機吸氣壓力、排氣壓力、運行頻率，冷凝器和蒸發器的進出水溫度、壓力，水泵的電機電流、電壓、轉速，進出口水壓、水流等參數。然后，他們會將采集到的設備運行參數與設備的正常運行參數范圍進行對比分析，結合設備的工作原理、故障現象以及自己的專業知識和經驗，判斷設備是否存在故障以及故障的類型和可能原因。在故障排查和診斷過程中，如果發現設備的
