零線綜合治理器 ，用在三相負載平衡時，造成零線過流的必備產品。是解決各行業電氣設備在三相負載平衡，零線過流引起設備故障和安全隱患的高科技節能產品。對末端回路電流進行檢測、分析，依照供電持續性、安全性的原則，治理諧波及三相不平衡，有效的解決了電能質量末端問題，保護精密設備和N線，大大提升了用電質量，提高了設備的使用壽命，解決了因線路引起的火災隱患,對精密設備進行保護，消除零線電流，對零線過流的情況進行過流速斷保護，定時限、反時限保護的電氣產品。
零線過電流的原因:隨著人民生活用電水平的日益提高，單相用電情況日趨復雜。在商業辦公樓、商場、銀行、股票交易中心、學校等場所。使用數以百計的微型計算機、LED燈等電子節能設備。這些非線性負載大量集中使用產生嚴重的三次諧波，3次諧波最高可達基波電流的80%以上。由于三次諧波電流的矢量角度一樣，三相矢量合不能抵消。只能往零線上疊加，使零線上的電流達相線的2倍以上。
二. 零線電流過大的危害性:
1: 使零線電纜發熱引起絕緣老化加速，擊穿絕緣造成短路，增加了火災隱患！
2: 零線電流在變壓器內部循環流動降低了變壓器容量，增加變壓器損耗，使變壓器嚴重發熱，嚴重時可能燒毀變壓器。
3: 零線長時間過流會被燒斷，系統電壓由220V變成380V，設備將被燒毀。
4: 造成零線飄移使零線對地產生電壓，對設備及人身安全造成隱患。
5: 零線電流過大，使開關無規率頻繁跳閘。
6: 增加供電系統中設備損耗發熱，縮短使用壽命。
三、消除零線電流后能帶來哪些好處？
1、提高用電安全:
A、消除零線電流，避免引發火災。
B、避免線零帶電壓對人身安全造成傷害。
C、消除零線電流對零線和變壓器的危害。
2、擴容系統容量。
A、提高三相供電系統變壓器的利用率。
B、消除變壓器單相過流或飽和題。
3、節能降損:
A、消除零線線損。
B、消除變壓器零線電流環流損耗和鐵芯損耗。
4、節約成本資源:
A、節約零線的金屬資源。
B、延長用電設備的使用壽命。
零線綜合治理器裝置模塊外形尺寸：

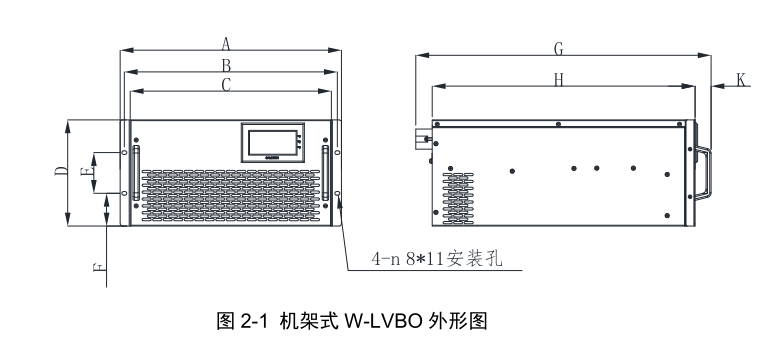

W-LVBO 系列產品根據安裝方式可分為機架式和壁掛式，二者外形尺寸標注示意如圖 2-1、2-2。產品覆蓋 50A~150A，按照功率等級的大小有三種不同尺寸機箱，具體外形安裝尺寸見表 2-2。
| 尺寸 (mm) | 機架式 | 壁掛式 | ||||||
| 1型 | 2型 | 3型 | 4型 | 1型 | 2型 | 3型 | 4型 | |
| A | 359 | 399 | 484 | 554 | 521.5 | 545 | 611 | 621 |
| B | 341 | 381 | 466 | 536 | 500 | 520 | 575 | 585 |
| C | 315 | 355 | 440 | 510 | 300 | 360 | 300 | 300 |
| D | 200 | 200 | 232 | 250 | 120.5 | 85.5 | 137.5 | 142.5 |
| E | 89 | 89 | 89 | 89 | 379 | 419 | 500 | 570 |
| F | 55.5 | 55.5 | 71.5 | 80.5 | 350 | 390 | 475 | 545 |
| G | 556.5 | 611.5 | 646 | 656 | 315 | 355 | 440 | 510 |
| H | 500 | 555 | 575 | 585 | 200 | 200 | 232 | 250 |
| K | 35 | 35 | 35 | 35 |
四、零線電流消除器產品特點
A、能銳減零線電流90%以上；
B、全自動、運行穩定、無需維護；
C、使用壽命長；
D、不受系統不平衡影響、同時補償系統不平衡度；
E、實時零序過電流監測、報警、故障投切；
